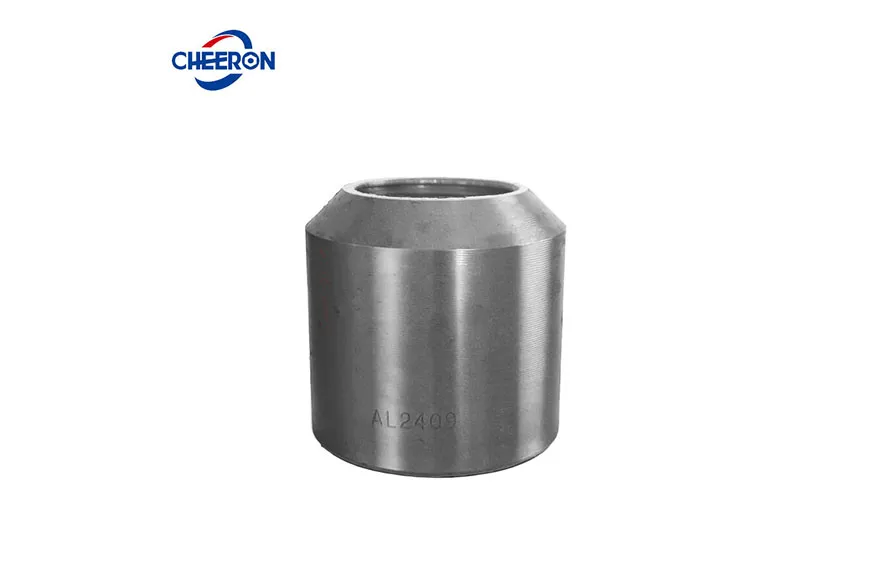

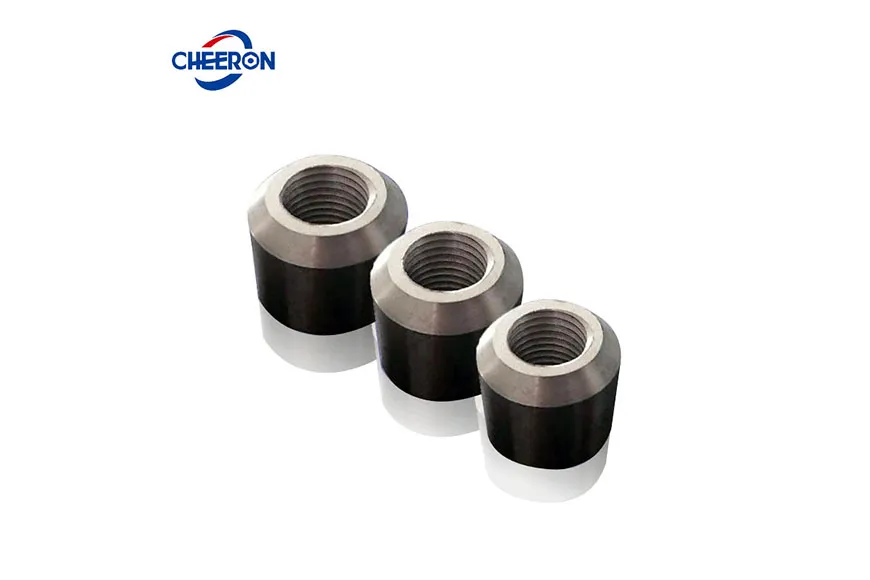

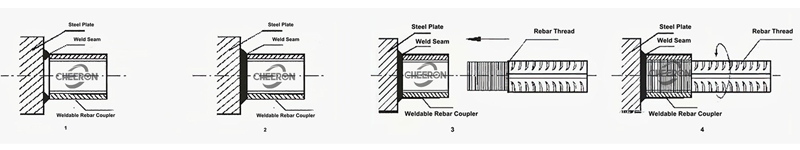

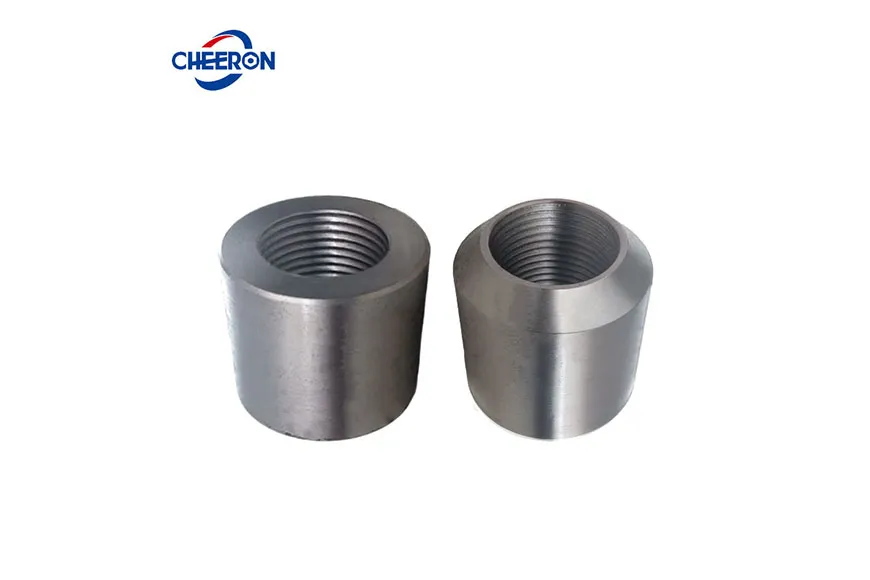

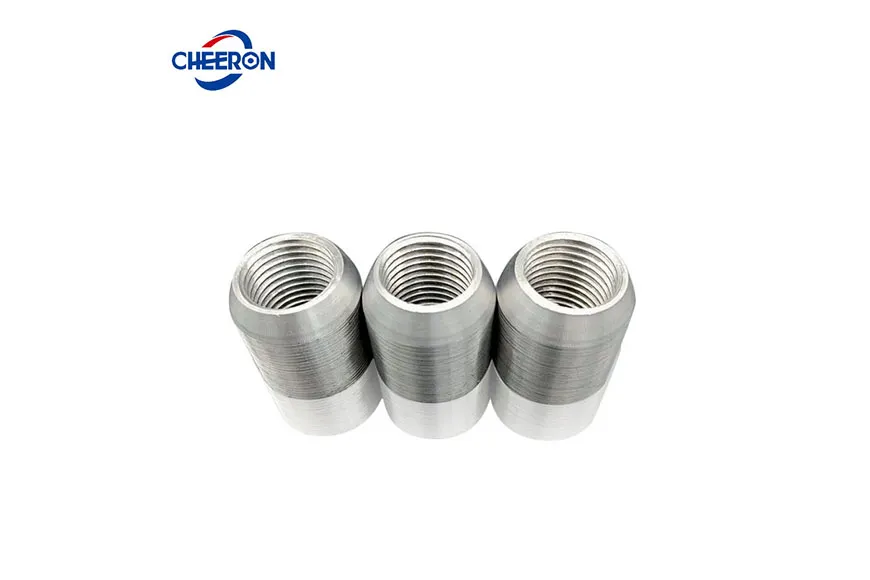

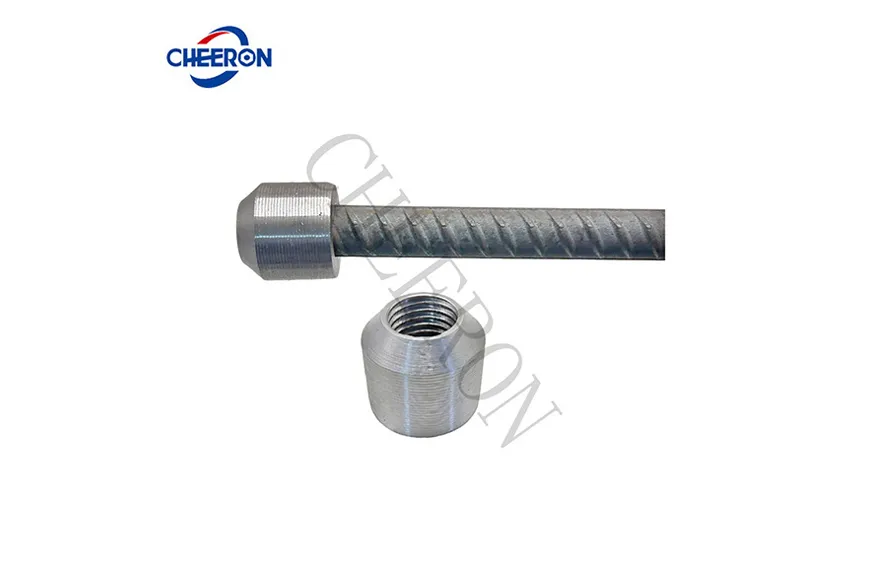

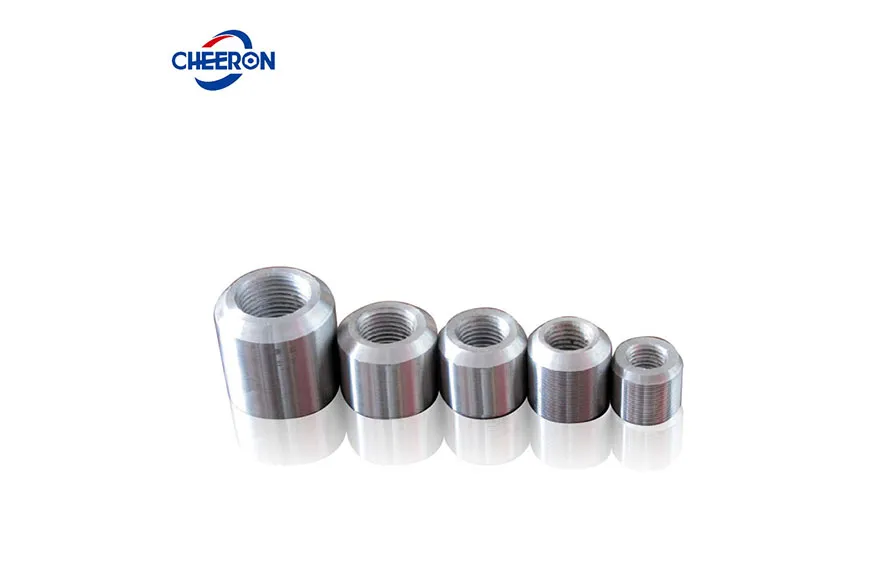

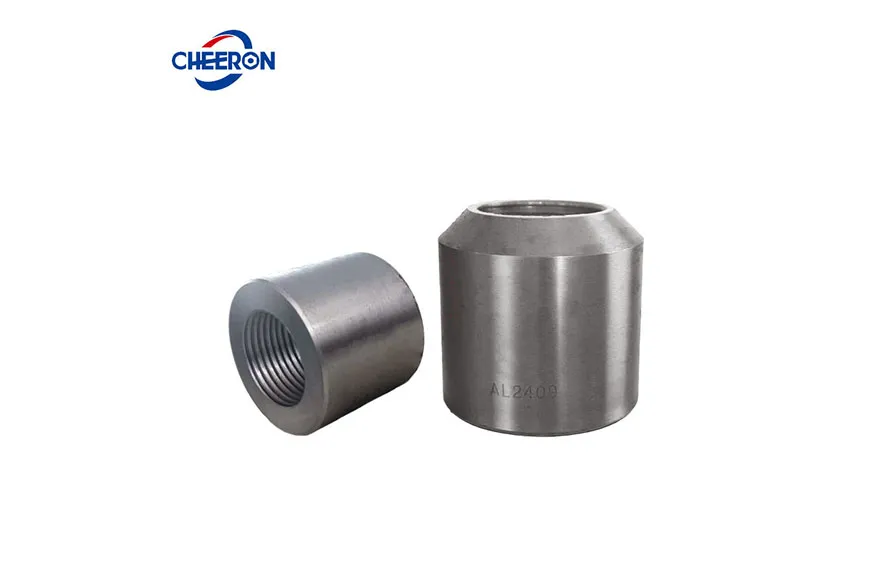

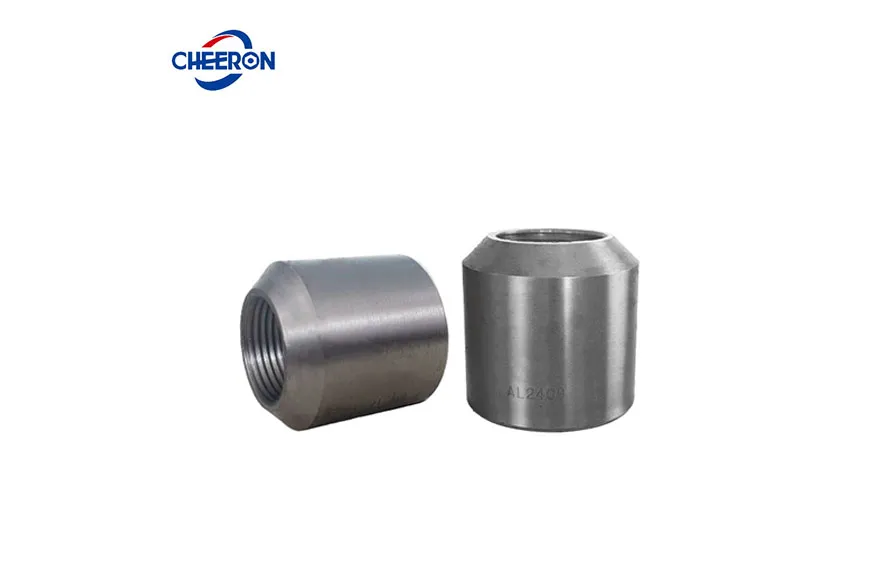

Một khớp nối thép cây có thể hàn là một ống lót ren trong có một đầu hình trụ và đầu kia hình nón. Trong thi công kết nối, trước tiên hàn đầu hình nón vào bộ phận kết nối, sau đó vặn đầu còn lại của thanh thép ren thẳng để hoàn tất kết nối thanh thép.
 | ||||
| Kích thước | Chiều dài ống nối | Chiều dài thanh ren | Chiều dài ren trong của ống trong | Chiều dài thanh ren của ống trong |
| (mm) | (mm) | (mm) | (mm) | |
| 22 | 55 | 30~31 | 50 | 52~53 |
| 25 | 60 | 32~33 | 53 | 55~56 |
| 28 | 65 | 35~36 | 55 | 57~58 |
| 32 | 70 | 37~38 | 61 | 63~64 |
Việc thực hiện kết nối hỗn hợp giữa thanh thép có đầu ren và kết cấu thép đã mở rộng phạm vi ứng dụng.
Đầu hàn cung cấp thêm độ bền cho kết nối.
Đầu nối được làm bằng thép S45C / 40Cr, đảm bảo độ bền của phần hàn và độ tin cậy của kết nối ren.
Ứng dụng
Đầu nối ren hàn được sử dụng cho các phương pháp kết nối cơ học giữa cốt thép và kết cấu thép, chẳng hạn như dầm thép hoặc cột thép. Một đầu của đầu nối này có ren, và đầu còn lại được thiết kế để có thể hàn với tấm thép hoặc các kết cấu thép khác. Ví dụ: Các trụ cầu được kết nối với dầm thép.
Lưu ý
Quy trình hàn phải tuân thủ các tiêu chuẩn để tránh khuyết tật hàn ảnh hưởng đến độ bền kết nối.
Cần đảm bảo sự tương thích giữa đầu ren và thanh thép gia cố.
