Trong kỹ thuật điện, Cầu nối đất là một thành phần quan trọng của hệ thống nối đất, được thiết kế đặc biệt cho việc nối đất, tạo vòng lặp và liên kết đẳng thế trong các ứng dụng đường sắt và hầm. Nối đất đường sắt (còn gọi là nối đất ray) được sử dụng rộng rãi trong các dự án lớn như đường sắt cao tốc và đường sắt. Ví dụ, lớp lót bê tông cốt thép của hầm, tường chắn và các tòa nhà, cũng như các cấu trúc kim loại dọc theo đường ray, đều yêu cầu kết nối để liên kết điện.
| Kiểu | Chiều dài |
| M12-M40 | OEM |
Cầu nối tiếp đất được chế tạo từ thép không gỉ cao cấp, với thành phần sau: Cr > 16%, Ni 5%, Mo > 2%, C ≤ 0,08%. Thông số kỹ thuật lỗ đầu nối của cầu nối tiếp đất là M16, và chiều dài của thép tròn có thể được tùy chỉnh theo yêu cầu dự án.

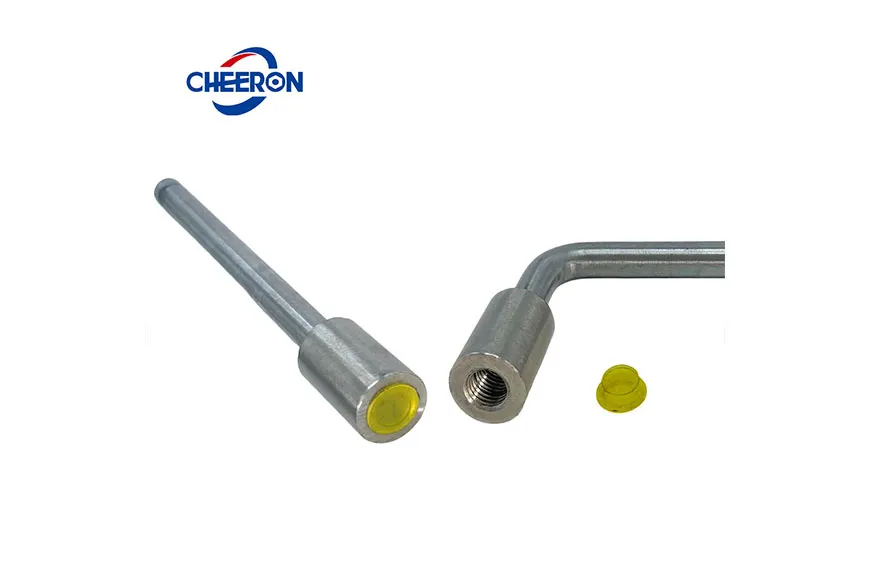

Được trang bị nắp bảo vệ bằng nhựa để ngăn tạp chất phủ lên bề mặt đầu nối đồng và lọt vào lỗ bu lông trong quá trình thi công dân dụng, từ đó ảnh hưởng đến độ dẫn điện và kết nối.
Công dụng và chức năng: Cầu nối tiếp đất là thành phần thiết yếu của hệ thống tiếp địa, được nhúng trực tiếp vào máng cáp hoặc các kết cấu bê tông khác, tạo điều kiện cho kết nối tin cậy giữa thiết bị tiếp địa và dây nối đất xuyên qua via các đầu nối tiếp đất được đúc sẵn trong kết cấu.

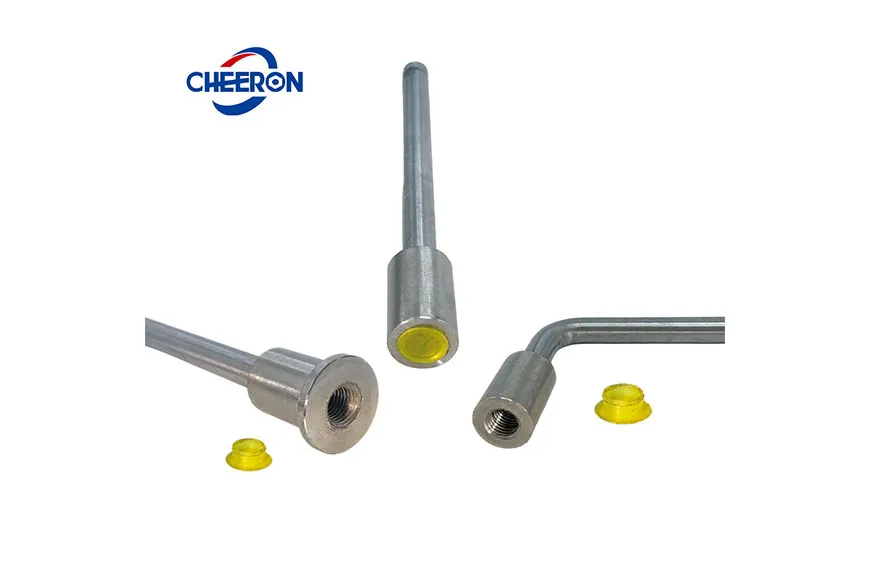

Đầu nối tiếp đất Cheeron được thiết kế với ba loại cho các hệ thống tiếp địa phổ biến khác nhau:

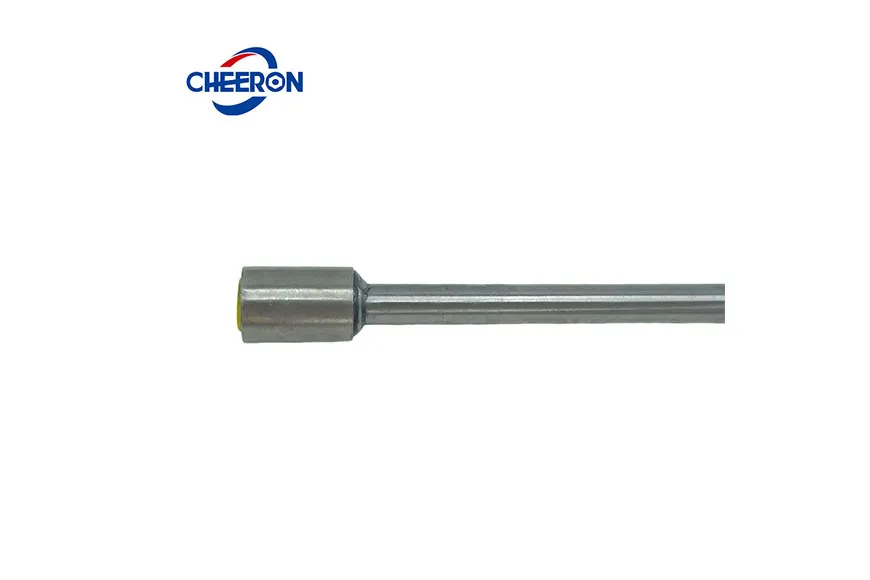

Loại 1 Thẳng

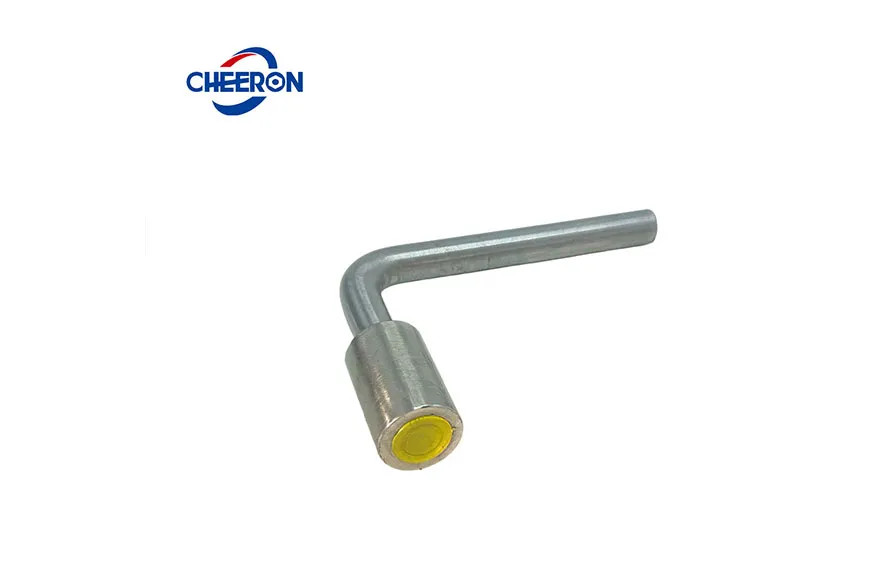

Loại 2 Hình chữ L

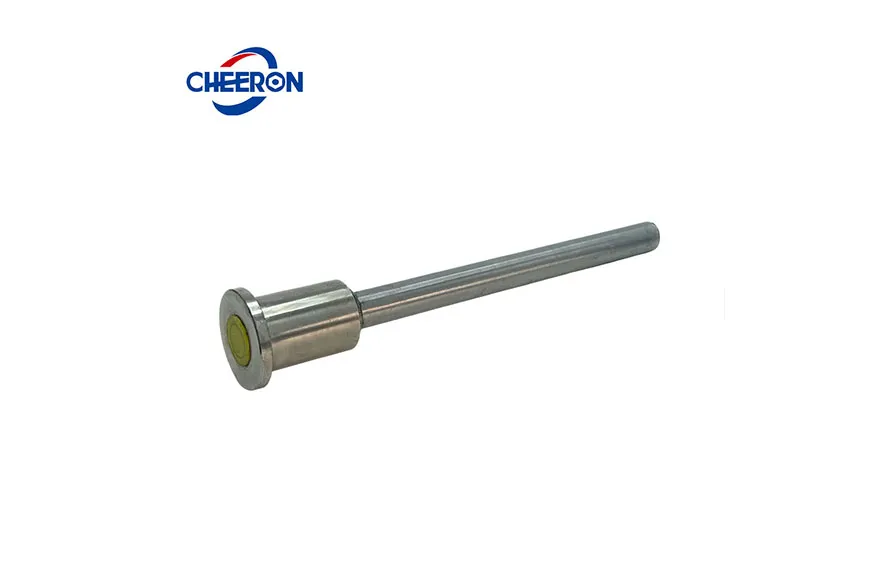

Loại 3 Thẳng có đáy hình khay
Ứng dụng: Tiếp địa trong đường hầm, đường sắt hoặc các kết cấu công trình khác, như tiếp địa bảo vệ cho đứt dây tiếp xúc trong tấm đá ballastless, tận dụng tối đa cốt thép kết cấu của tấm ray và nhúng các đầu nối tiếp đất trong kết cấu.
