Bu lông đá cơ khí là một loại bu lông dự ứng lực mới được kết hợp khéo léo giữa bu lông neo đá và vỏ mở rộng ở đầu. Sau khi lắp đặt bu lông neo vỏ mở rộng có bơm vữa, lực dự ứng lực được cung cấp ngay lập tức nhờ việc mở các chi tiết cố định bu lông vỏ thép mở rộng, giúp kiểm soát hiệu quả sự nới lỏng và biến dạng của đá xung quanh một cách kịp thời, đồng thời thúc đẩy hình thành một vòng ứng suất nén trong phạm vi neo của đá xung quanh, từ đó tăng cường hiệu quả gia cố của bu lông neo đối với đá xung quanh và sự ổn định của công trình.
| Thân Bu-lông Neo | Phụ kiện Neo Cơ khí | ||||
| Đường kính | Lực chảy thấp nhất | Lực tối đa | Độ giãn dài tổng tại lực tối đa | Khả năng chịu tải cuối cùng | Đường kính lỗ neo phù hợp |
| 25mm | ≥150kN | ≥200kN | ≥5% | ≥84kN | 40-45mm |
| 32mm | ≥280kN | ≥360kN | ≥126kN | 51-56mm | |
| 38mm | ≥400kN | ≥500kN | ≥196kN | 65-70mm | |
| 51mm | ≥630kN | ≥800kN | ≥260kN | 76-90mm | |

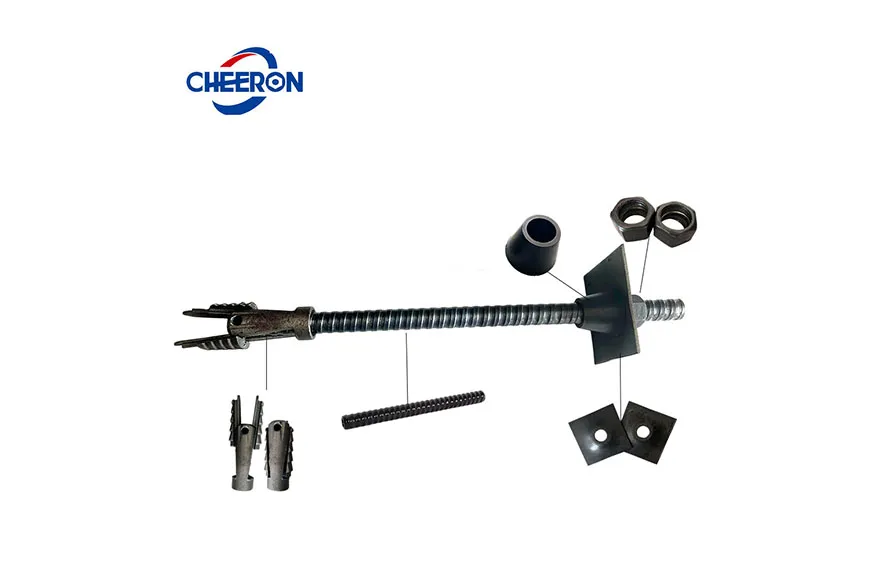

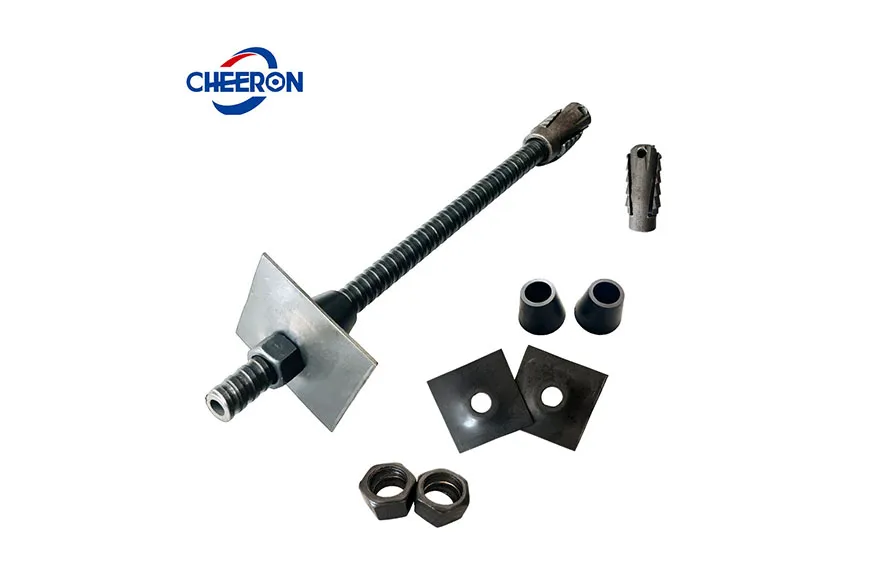

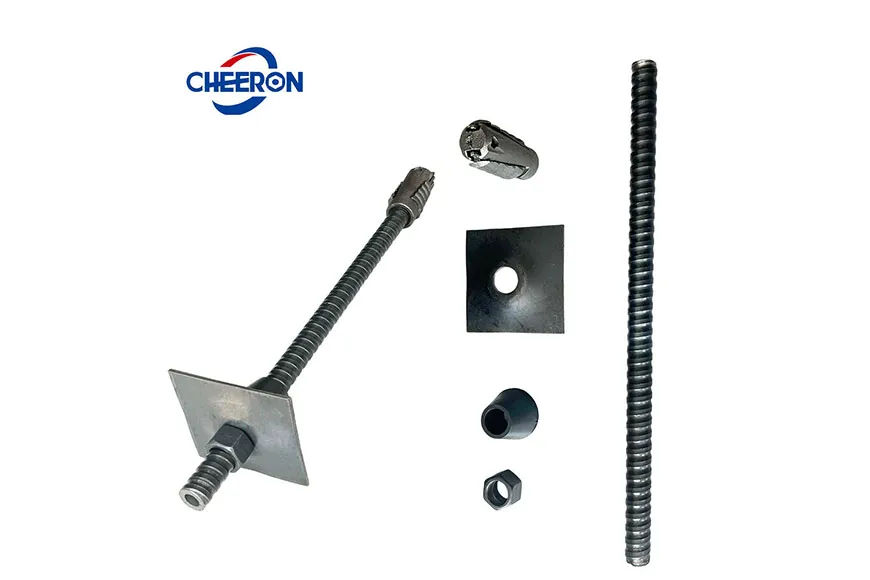

Bu lông neo phun vữa ứng suất trước dạng mở rộng vỏ thép nên được cấu tạo gồm thân thanh rỗng, phụ kiện neo vỏ thép mở rộng, nút phun vữa, ống phun vữa, miếng đệm và đai ốc lục giác.
Đầu neo vỏ thép mở rộng sử dụng kết cấu cơ khí. Thông qua căng và khóa, nó có thể tạo ra lực hỗ trợ ngay lập tức, nhanh chóng kẹp chặt khối đá, giúp hình thành vòm áp lực, từ đó ngăn chặn hiệu quả sự nới lỏng của đá xung quanh.
Hệ thống bu lông neo này cung cấp một ứng suất trước ban đầu từ 60kN đến 150kN thông qua căng ở giai đoạn đầu, tạo thành hỗ trợ chủ động, và khả năng chịu lực của một neo đơn là ≤200KN; Ở giai đoạn sau, nó chuyển đổi thành cơ chế hỗ trợ thụ động của neo toàn chiều dài thông qua liên kết phun vữa toàn bộ. Phương pháp kết hợp này không chỉ cho phép đá xung quanh biến dạng vừa phải mà còn khai thác tối đa khả năng tự chịu lực của nó, cung cấp một đảm bảo kỹ thuật đáng tin cậy cho sự ổn định của đá xung quanh.
Các thanh có thể được lắp trước, sau đó áp dụng ứng suất trước trước khi phun vữa. Vữa chảy từ đầu dưới lên đầu của thanh neo thông qua ống thép rỗng, đảm bảo phun vữa được đầy đủ.
Bu lông neo phun vữa ứng suất trước vỏ thép mở rộng có thể duy trì hiệu quả sự ổn định tổng thể của lớp đá nứt vỡ sau khi khai đào bằng cách áp dụng đủ ứng suất trước và hỗ trợ liên kết toàn chiều dài, tránh mất ổn định hoặc thậm chí sụp đổ của đá xung quanh, và có hiệu quả neo giữ và độ bền tốt.
Thanh neo vỏ giãn nở bơm vữa được sử dụng trong các công trình ngầm tại tầng đá có ứng suất cao xảy ra hiện tượng bùng nổ đá.
Bu lông neo bơm vữa vỏ giãn nở duy trì hiệu quả sự ổn định tổng thể của tầng đá nứt nẻ.
Thanh neo rót vữa vỏ giãn nở được sử dụng cho các dự án chống giữ neo khi địa tầng là đá cứng hoặc đá cứng vừa.
