Trong số các ứng dụng của ống phát hiện âm thanh, ống ghi âm kiểu kẹp được sử dụng rộng rãi nhất và dễ lắp đặt nhất. Ống ghi âm kiểu kẹp được thiết kế với hai rãnh lồi ở đầu ống nối. Bằng cách sử dụng một kẹp thủy lực đặc biệt để ép hai rãnh lồi này, kết nối đáng tin cậy của ống phát hiện âm thanh được thực hiện một cách hiệu quả. Là một phương pháp kết nối mới, ưu điểm lớn nhất của ống phát hiện âm thanh là nó có cường độ kết nối tương đối cao đồng thời giảm chi phí. Hiện tại, nó là một trong những loại ống phát hiện âm thanh được sử dụng rộng rãi nhất.
| Đường kính ngoài/mm | Chiều dày thành/mm | Chiều dài/m | Độ bền kéo/Mpa | Độ giãn dài/% |
| 50 | 1-3 | 3-12 | ≥315 | ≥14 |
| 53 | 1-3 | 3-12 | ||
| 57 | 1-3 | 3-12 | ||
| 60 | 1-3 | 3-12 |
Vật liệu của ống phát hiện âm thanh kiểu kẹp là ống thép Q235B chất lượng cao, có độ bền cơ học đủ lớn và chịu được lực kéo 3000N, đảm bảo ống siêu âm trong cọc không bị biến dạng trong quá trình đổ bê tông cọc khoan nhồi.
Niêm phong bảo hiểm kép

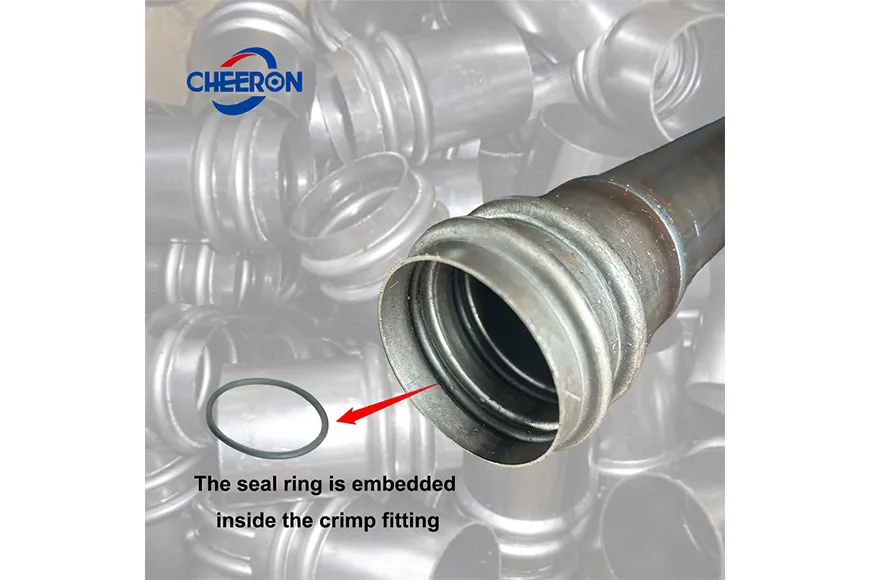

Hai rãnh lồi được thiết kế ở đầu ống nối, và vòng đệm được đặt bên trong các rãnh lồi. Kìm thủy lực chuyên dụng đồng thời ép hai rãnh lồi. Vật liệu ống tại phần bị ép chịu lực và co lại biến dạng. Lớp ngoài của vật liệu ống giữa hai rãnh lồi ăn sâu vào lớp trong, nhờ đó đạt được kết nối đáng tin cậy của ống phát hiện âm thanh kiểu kẹp ép.
Vòng đệm cao su biến dạng và bám chặt giữa hai lớp vật liệu ống sau khi bị ép, tạo ra hiệu quả niêm phong bảo hiểm kép cực tốt.

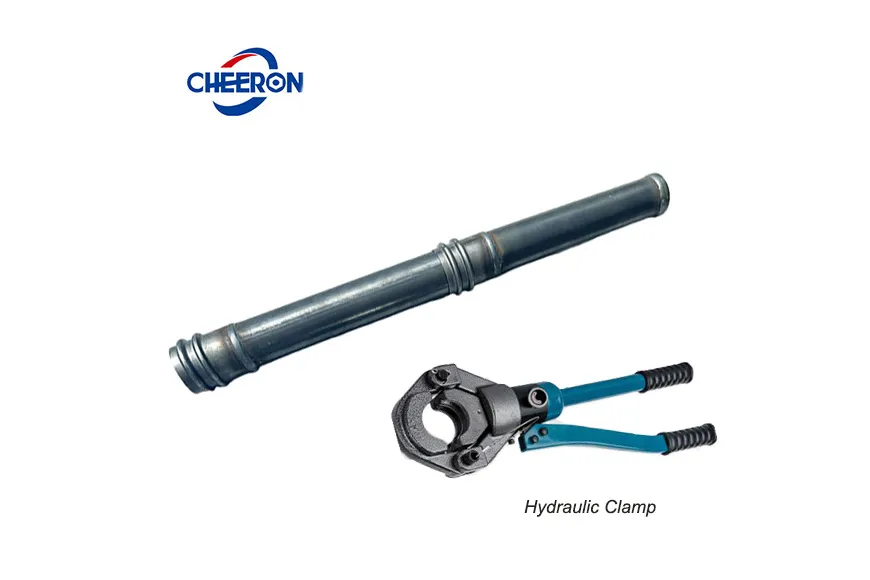

Ống phát hiện âm thanh kiểu kẹp không cần điện. Ống ghi nhật ký siêu âm được kết nối bằng kìm thủy lực chuyên dụng, đơn giản và nhanh chóng, không bị hạn chế bởi vị trí thi công, giảm chi phí vận hành và tăng lợi ích kinh tế.
Chọn thép chất lượng cao để tăng cường độ chịu động đất và tuổi thọ sử dụng.
Kỹ năng vận hành tốt, dễ lắp đặt và nâng cao hiệu quả thi công.
Sản phẩm sử dụng thiết kế hai ổ bi, với các giao diện được gia cố, đảm bảo hiệu suất chịu lực kéo và mô-men xoắn ổn định.
