Headed Bar, còn được biết đến rộng rãi với tên gọi tấm neo thanh ren, đại diện cho một phương pháp neo cơ học sáng tạo và hiệu quả cao trong các kết cấu bê tông hiện đại. Công nghệ này mang lại những lợi ích đáng kể so với các kỹ thuật neo cốt thép truyền thống. Cụ thể, việc áp dụng hệ thống neo cốt thép cơ học này trong các mối nối phức tạp giúp đơn giản hóa đáng kể công tác chi tiết hóa và lắp đặt cốt thép tại công trình. Bằng cách thay thế các thanh thép uốn móc cồng kềnh, hệ thống này giảm thiểu hiệu quả tình trạng chồng chéo cốt thép và những khó khăn liên quan trong việc buộc các thanh thép dày đặc. Hơn nữa, việc sử dụng tấm neo về bản chất giúp tăng cường hiệu suất kết cấu của nút liên kết và, quan trọng hơn, cải thiện chất lượng đổ và đầm bê tông, đảm bảo độ bền lâu dài và tính toàn vẹn kết cấu tốt hơn.
| Thông số kỹ thuật | Kích thước (Đường kính*Độ dày) | Bước ren | Trọng lượng(KG) |
| 12 | 33*15.5 | 2 | 0.08 |
| 14 | 33*15.5 | 2.5 | 0.08 |
| 16 | 38*16 | 2.5 | 0.08 |
| 18 | 43*18 | 2.5 | 0.13 |
| 20 | 49*20 | 2.5 | 0.15 |
| 22 | 52*22 | 2.5 | 0.2 |
| 25 | 60.5*25.5 | 3 | 0.3 |
| 28 | 66*29 | 3 | 0.38 |
| 32 | 76.5*32 | 3 | 0.58 |
| 36 | 85*36 | 3 | 1 |
| 40 | 95*40 | 3 | 1.3 |

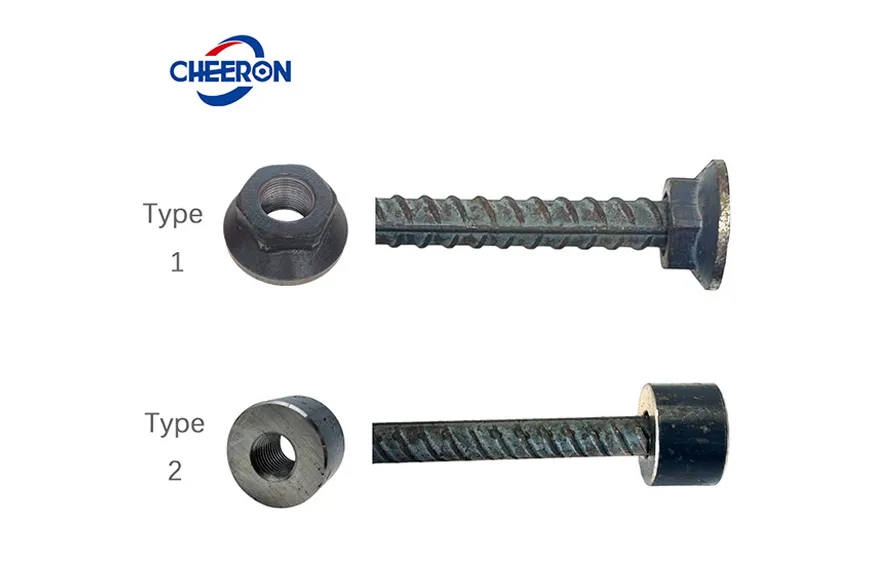

Loại 1:

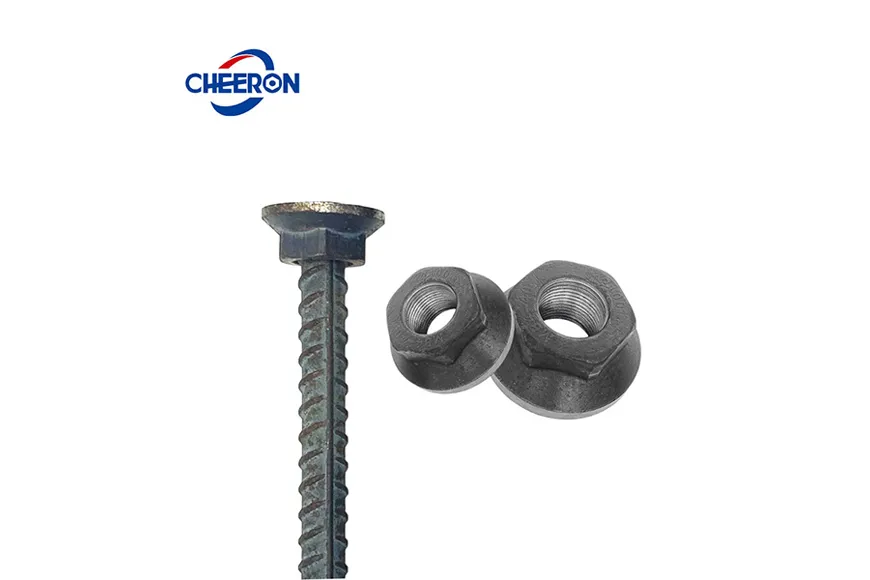

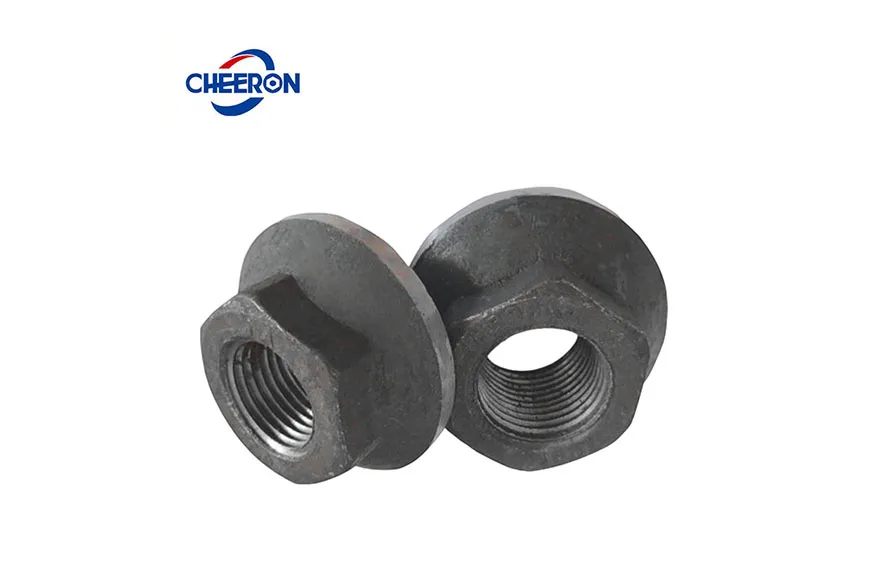

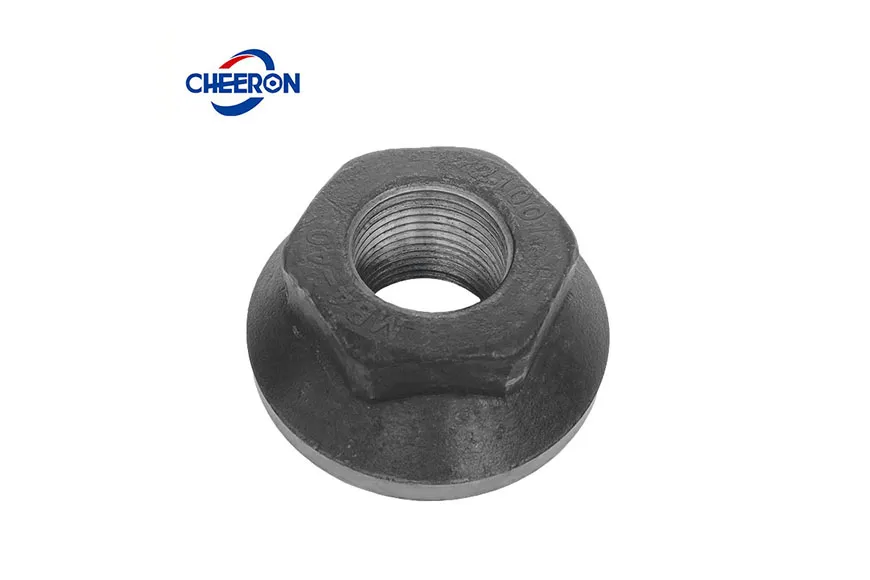

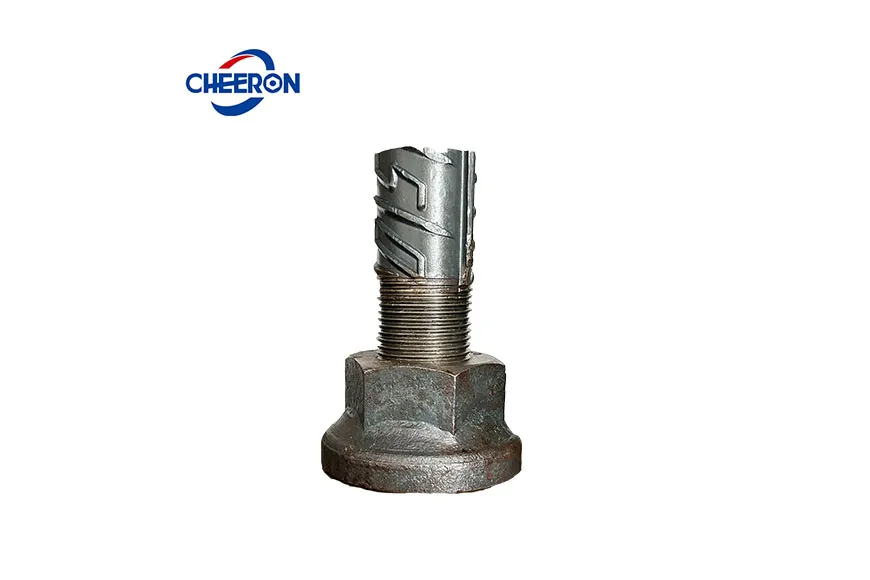

Thanh có đầu lục giác: Một tấm neo kết hợp tấm đệm (tấm chịu áp lực) và đai ốc (đầu kết nối) thành một và được kết nối với đầu thanh cốt thép bằng ren thẳng.
Loại 2:

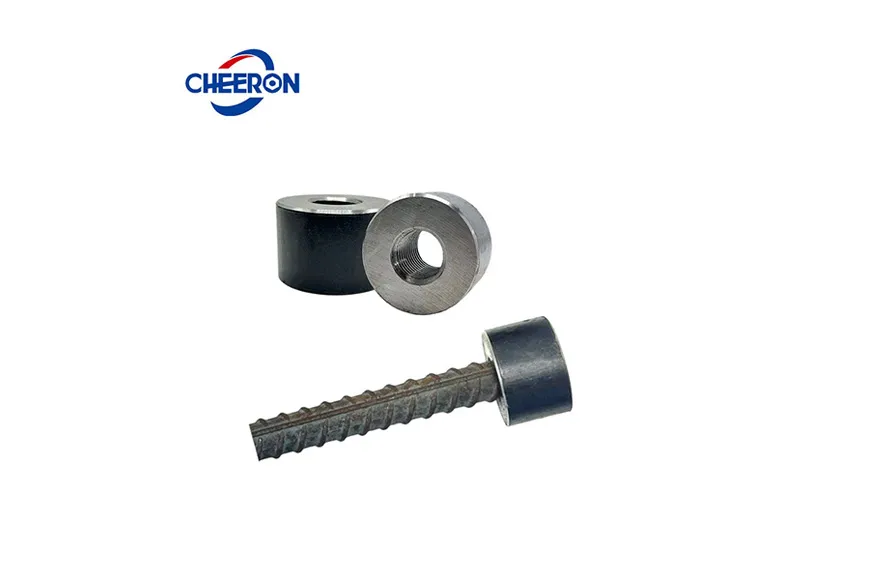

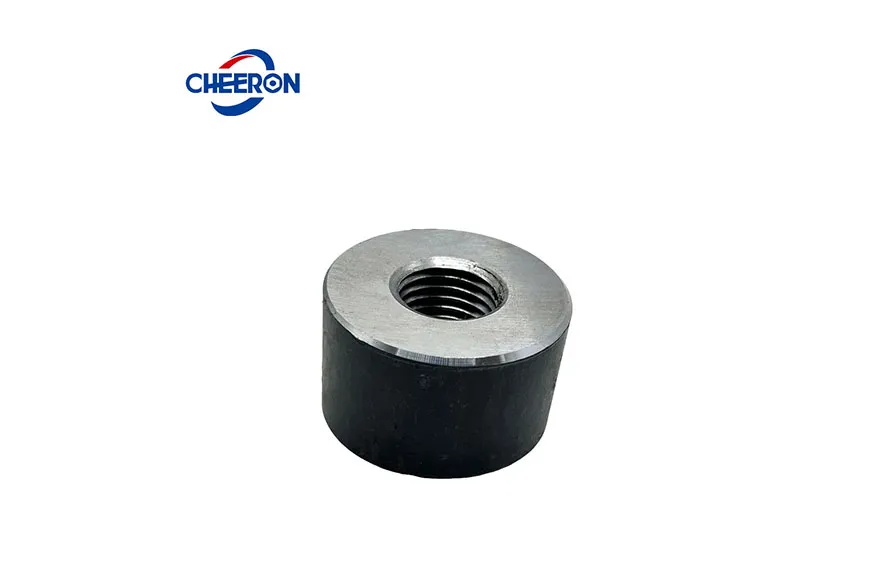

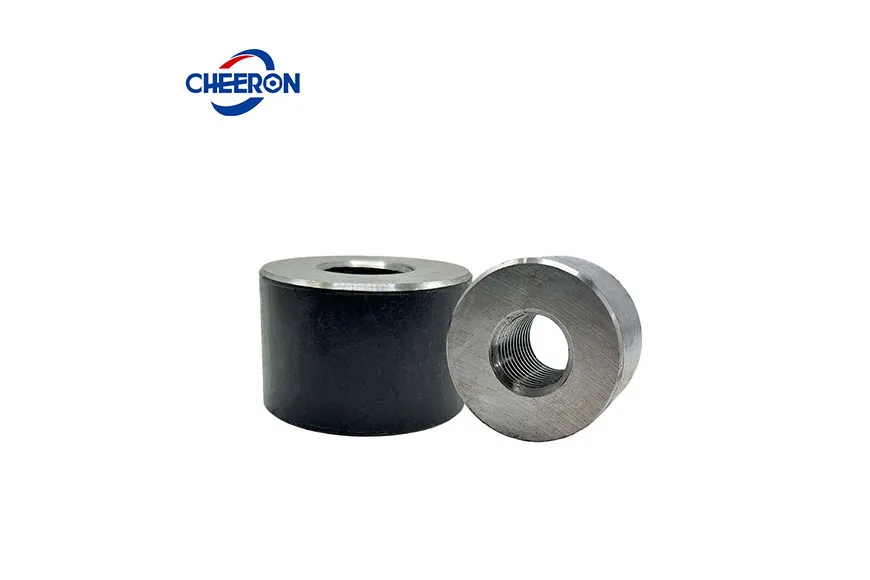

Bộ nối đầu tròn (Terminator): Hệ thống này liên quan đến việc kết nối bộ nối đầu tròn (hoặc bộ nối terminator) với đầu ren thẳng của thanh cốt thép.
So với công nghệ neo cốt thép truyền thống, công nghệ neo cốt thép cơ khí tại các nút phức tạp có thể đơn giản hóa việc thi công kết cấu cốt thép.
Nó giảm độ khó khi buộc các thanh cốt thép dày đặc và chật chội, đồng thời cải thiện hiệu suất chịu tải của các nút.
Công nghệ này cũng nâng cao chất lượng đổ bê tông, cho thấy các loại bộ nối cốt thép chuyên dụng phát triển như thế nào để giải quyết các thách thức neo cụ thể.
Các thanh có đầu có thể được sản xuất tại nhà máy và cung cấp thương mại, thay thế cho việc neo cốt thép uốn cong truyền thống và neo cốt thép thẳng, giúp tiết kiệm thép và thuận lợi cho thi công.
Cốt thép thanh có đầu được sử dụng để thay thế cốt thép uốn cong truyền thống cho các mối nối dầm-cột của kết cấu khung.
Nó được sử dụng làm cốt thép chịu cắt cho gối đỡ dầm đơn giản, dầm hoặc sàn, thay thế cho việc neo của các thanh uốn cong và thẳng truyền thống.

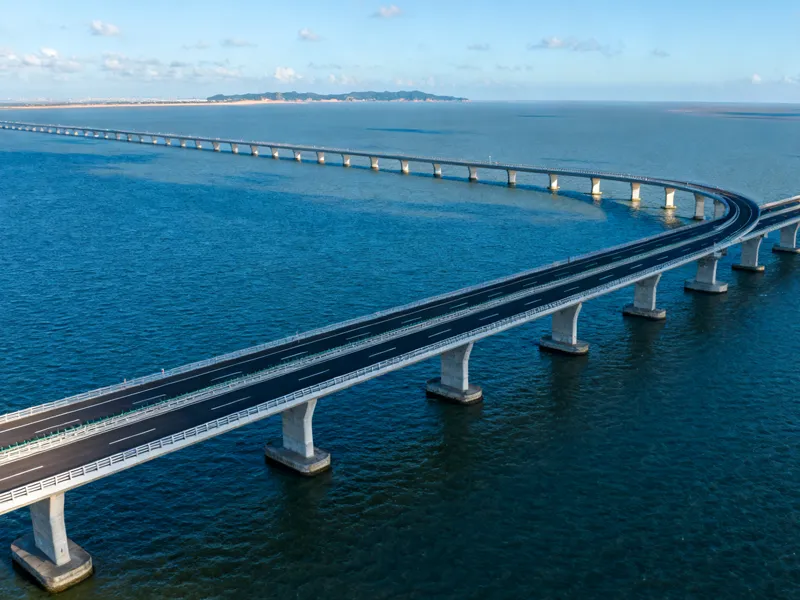

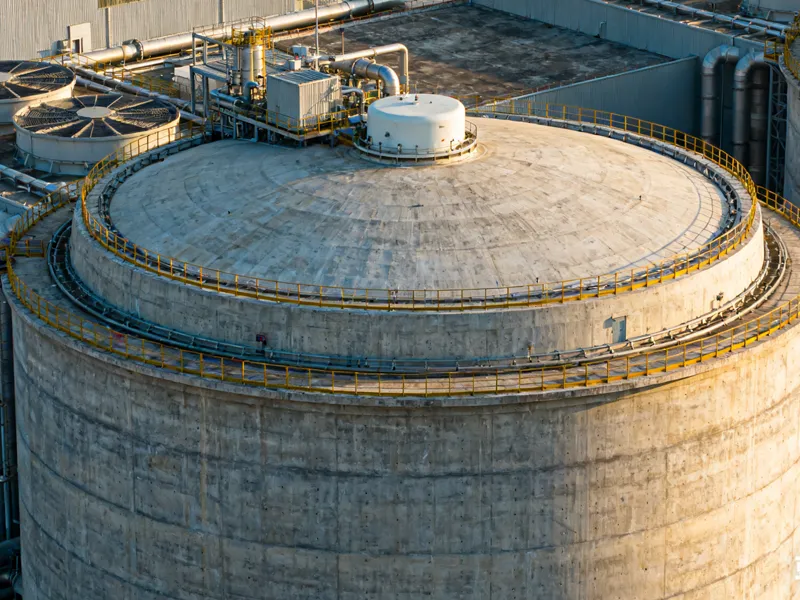

Thanh có đầu có phạm vi ứng dụng rộng rãi. Các dự án xây dựng dân dụng và công trình, bao gồm nhà ở, cầu, thủy lợi và thủy điện, nhà máy điện hạt nhân, tàu điện ngầm, v.v., đều yêu cầu một lượng lớn cốt thép và cần công nghệ neo cốt thép.
Thời gian thao tác neo cho một thanh cốt thép không quá 3 phút (tiết kiệm 50% thời gian làm việc so với buộc móc), và có thể được chế tạo sẵn để thi công (ví dụ như hoàn thành việc lắp đặt tấm neo trước khi cẩu tổng thể lồng cốt thép neo).
Phương pháp neo cơ khí không có vùng ảnh hưởng nhiệt khi hàn. Ở những khu vực thường xuyên chịu ảnh hưởng của bão, các nút bản neo không có biến dạng trượt sau 2 triệu chu kỳ thử tải, vượt trội hơn so với neo hàn.
Thay vì sử dụng phương pháp neo móc truyền thống, sự can nhiễu chéo trong khu vực thép dày đặc được giảm thiểu. Các thanh liên kết ngang sử dụng bản neo thay vì móc để giải quyết vấn đề va chạm thép trong đoạn đổ tại chỗ.
