Trong các kết cấu bê tông cốt thép, việc lựa chọn phương pháp neo cốt thép phù hợp là yếu tố then chốt để đảm bảo tính toàn vẹn của kết cấu, truyền tải trọng hiệu quả và độ bền lâu dài.
Bài viết này cung cấp so sánh chi tiết về ưu và nhược điểm của neo thẳng, neo móc và neo cơ khí – thanh có đầu, đồng thời nêu ra các yếu tố lựa chọn chính và vấn đề thực tế để giúp các nhà thầu đưa ra quyết định sáng suốt.
Neo cốt thép đề cập đến quy trình xây dựng quan trọng trong đó các thanh cốt thép kéo dài vào các gối đỡ (dầm, cột, tường, móng, v.v.) hoặc các bộ phận bê tông, truyền tải trọng từ cốt thép sang bê tông một cách hiệu quả thông qua liên kết và neo cơ học.
Điều này ngăn chặn các thanh cốt thép bị kéo ra hoặc trượt, đảm bảo sự phối hợp ứng suất tổng thể của kết cấu.
Sử dụng thanh có đầu Cheeron làm ví dụ, phân tích ứng suất của neo cốt thép được minh họa dưới đây:
Ứng suất kéo mà cốt thép phải chịu lớn hơn nhiều so với bê tông. Do đó, cốt thép phải truyền lực qua bề mặt của nó sang bê tông xung quanh, ngăn không cho nó bị kéo trực tiếp ra ngoài.
Mục đích của neo cốt thép là đảm bảo rằng khi cốt thép chịu ứng suất đạt tới cường độ chảy hoặc thậm chí trải qua biến dạng kéo và đứt gãy, thì cốt thép đã được chôn sẽ không bị trượt ra ngoài.
Các phương pháp neo cốt thép phổ biến bao gồm
Neo thẳng
Neo uốn cong
Neo cơ khí – thanh có đầu

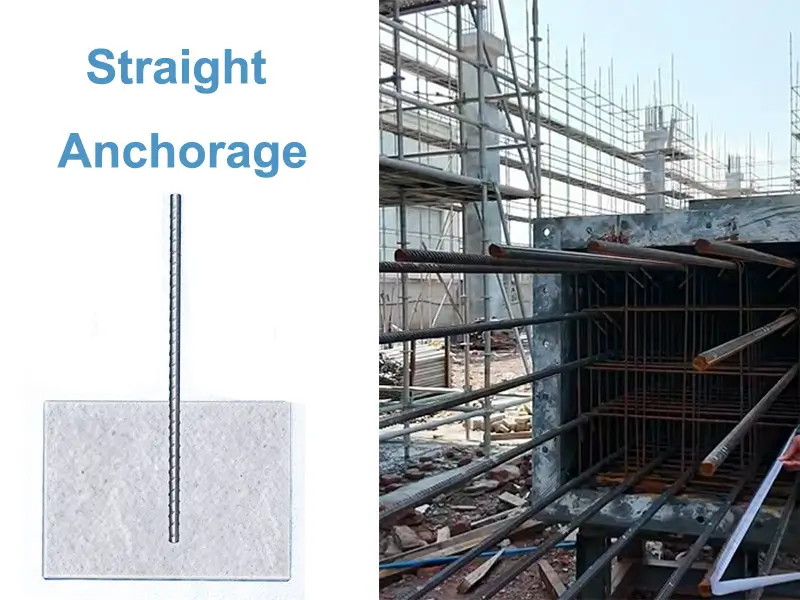

Đây là phương pháp neo cốt thép đơn giản nhất. Cốt thép kéo dài trực tiếp vào gối đỡ mà không uốn cong hoặc thêm đầu neo.
Khi có đủ không gian neo, đây là phương pháp đơn giản và kinh tế nhất. Chiều dài neo có thể được tính toán theo công thức tiêu chuẩn (ví dụ: ACI 318 của Mỹ).
Thi công đơn giản
Phù hợp với nhiều loại cốt thép
Yêu cầu chiều dài neo lớn
Yêu cầu cao về gia công bề mặt cốt thép
1. Neo thẳng cho các vị trí có kích thước gối đỡ đầy đủ và ứng suất cốt thép tương đối thấp, chẳng hạn như thép sàn neo vào dầm hoặc dầm phụ neo vào dầm chính.
2. Phù hợp với cốt thép đường kính nhỏ và cốt thép yếu hơn.

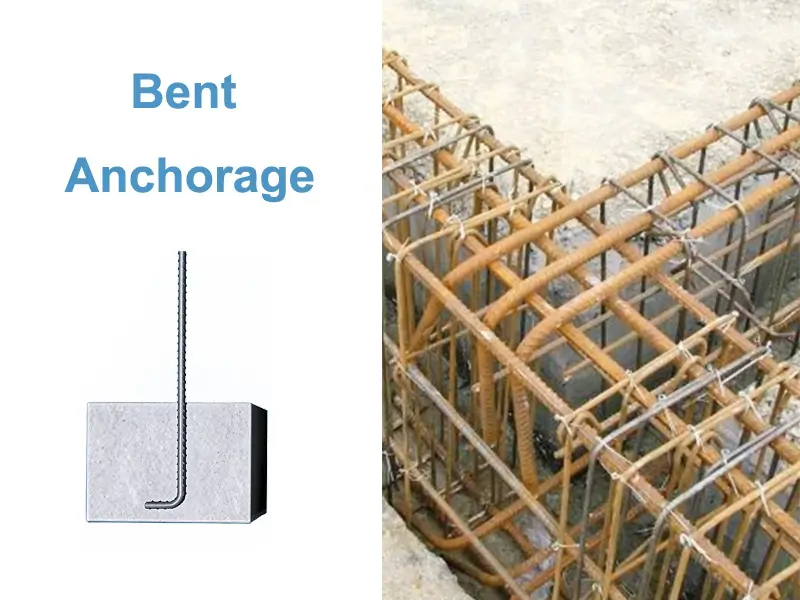

Neo uốn cong được tạo thành bằng cách uốn cong đầu của thanh cốt thép. Loại neo này truyền lực thông qua sự kết hợp của một đoạn thẳng và một đoạn uốn cong. Đoạn uốn cong sử dụng khóa cơ học để tăng cường hiệu quả neo.
Chiều dài neo tổng thể ngắn hơn neo thẳng, nhưng chiều dài đoạn thẳng không thể tùy ý rút ngắn.
Neo uốn cong yêu cầu uốn cốt thép, làm cho việc thi công khó khăn hơn.
Yêu cầu bê tông chất lượng cao trong vùng neo.
Các đoạn uốn cong quá dài có thể dẫn đến tình trạng cốt thép bị chồng chéo tại vị trí nối.
Rất phù hợp để sử dụng trong không gian hạn chế và neo cuối dầm. Ví dụ, có thể sử dụng khi mối nối dầm-cột quá hẹp và chiều dài neo thẳng không đủ.

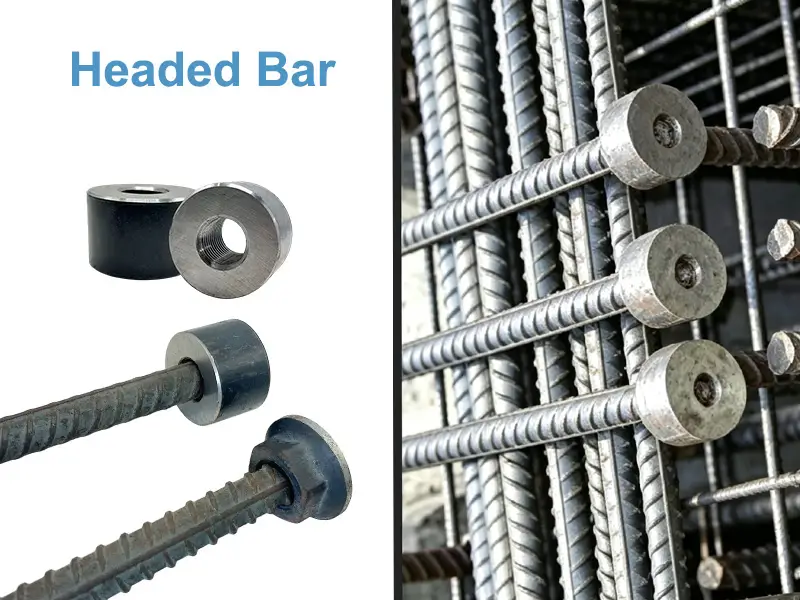

Hệ thống neo cốt thép cơ khí là một phương pháp neo cốt thép mới. Các đầu neo có hình dạng độc đáo được thêm vào đầu của thanh cốt thép, tạo thành các thanh có đầu.
1. Đầu neo - Chủ yếu được sử dụng trong kết cấu bê tông.
Cần sử dụng dụng cụ để siết chặt đầu neo và cốt thép đã được ren sẵn.
2. Đầu nối hàn được - Chủ yếu được sử dụng trong kết cấu thép.
Đầu nối cốt thép cần được hàn trước vào tấm thép hoặc cột trước khi được ren vào thanh cốt thép.
Cường độ neo cao
Chiều dài neo yêu cầu ngắn
Thi công dễ dàng; chỉ cần siết chặt đầu neo và thanh cốt thép
Khả năng áp dụng rộng
Giảm tình trạng chồng chéo cốt thép ở vùng lõi
So sánh neo thẳng, neo móc và neo cơ khí - thanh có đầu
Phương pháp neo cốt thép | Chiều dài neo | Lượng cốt thép sử dụng | Ưu điểm | Phạm vi áp dụng |
Neo thẳng | Dài | Nhiều | Thi công đơn giản, phù hợp với nhiều loại thanh cốt thép | Chỉ áp dụng cho các khu vực có không gian rộng và ứng suất cốt thép thấp. |
| Neo uốn cong | Ngắn hơn neo thẳng | Trung bình | Chiều dài neo tổng thể ngắn hơn neo thẳng | Phù hợp cho không gian hạn chế và neo cuối dầm. |
Thanh có đầu Neo cơ khí | Ngắn | Ít |
